Como proveedor de termopares tipo C, a menudo recibo consultas sobre sus características de resistencia. Comprender la resistencia de un termopar de tipo C es crucial para la medición precisa de la temperatura y la aplicación adecuada en varios procesos industriales. En esta publicación de blog, profundizaré en el concepto de resistencia en termopares de tipo C, sus factores influyentes y su importancia en el uso práctico.
Conceptos básicos de los termopares de tipo C
Los termopares de tipo C, también conocidos como termopares de tungsteno - renio, están diseñados para aplicaciones de alta temperatura. Están compuestos de una pierna positiva hecha de tungsteno: aleación de renio al 5% y una pierna negativa hecha de tungsteno: 26% de aleación de renio. Estos termopares pueden medir temperaturas de hasta aproximadamente 2320 ° C (4208 ° F), lo que las hace adecuadas para entornos de temperatura extremadamente altas, como hornos aeroespaciales, de procesamiento de metales y a alta temperatura.
¿Qué es la resistencia en un termopar?
La resistencia en un termopar se refiere a la oposición que el cable de termopar ofrece al flujo de corriente eléctrica. Es una propiedad eléctrica fundamental que se ve afectada por varios factores, incluido el material de los cables de termopar, su área cruzada, longitud y temperatura.
La resistencia de un cable se puede calcular usando la ley de Ohm, que establece que (r = \ frac {v} {i}), donde (r) es la resistencia en ohmios ((\ omega)), (v) es el voltaje a través del cable en voltios ((v)) e (i) es la corriente que fluye a través del cable en amperios ((a)). Para un termopar, la resistencia es un parámetro importante porque puede afectar la precisión de la medición de la temperatura.
Factores que afectan la resistencia de un termopar tipo C
Material
Los materiales utilizados en termopares de tipo C, las aleaciones de tungsteno -renio, tienen valores de resistividad específicos. La resistividad ((\ rho)) es una propiedad del material que determina cuán fuertemente resiste el flujo de corriente eléctrica. Las aleaciones de tungsteno - renio tienen resistividad relativamente alta en comparación con otros metales comunes, lo que significa que ofrecen más resistencia al flujo de corriente.
Área cruzada
El área cruzada ((a)) del cable termopar es inversamente proporcional a su resistencia. Un área de sección cruzada más grande permite un flujo más fácil de electrones, lo que resulta en una menor resistencia. Por ejemplo, si tenemos dos termopares de tipo C de la misma longitud y material, pero uno tiene un diámetro de alambre más grande, el que tiene el diámetro más grande tendrá una resistencia más baja.
Longitud
La longitud ((L)) del cable termopar es directamente proporcional a su resistencia. Un cable más largo tiene más átomos para que los electrones interactúen a medida que fluyen, aumentando la resistencia. Al instalar un termopar de tipo C, es importante considerar la longitud del cable requerido para la aplicación, ya que un cable largo puede introducir una resistencia adicional que puede afectar la precisión de la medición.
Temperatura
La temperatura tiene un impacto significativo en la resistencia de un termopar tipo C. A medida que aumenta la temperatura, la resistencia del cable de termopar también aumenta. Esto se debe a que a temperaturas más altas, los átomos en el cable vibran más vigorosamente, lo que hace que sea más difícil que los electrones fluyan a través del cable. Este cambio dependiente de la temperatura en la resistencia debe tenerse en cuenta cuando se usa un termopar de tipo C para la medición de la temperatura.
Importancia de la resistencia en aplicaciones de termopar de tipo C
Precisión de la medición de la temperatura
La resistencia de un termopar de tipo C puede afectar la precisión de la medición de la temperatura. En un circuito de termopar, el voltaje medido se usa para determinar la temperatura en función del efecto Seebeck. Sin embargo, si la resistencia del cable del termopar es demasiado alta, puede causar una caída de voltaje en el circuito, lo que lleva a una lectura de temperatura inexacta. Por lo tanto, es importante mantener la resistencia del termopar dentro de un rango aceptable para garantizar una medición precisa de la temperatura.
Transmisión de señal
En aplicaciones industriales, la señal de termopar debe transmitirse a una cierta distancia a un controlador de temperatura o sistema de adquisición de datos. La alta resistencia en el cable del termopar puede causar atenuación de la señal, lo que significa que la resistencia de la señal disminuye a medida que viaja a través del cable. Esto puede resultar en una pérdida de información y un control de temperatura inexacto. Al minimizar la resistencia del termopar, podemos garantizar una transmisión de señal confiable.
Medición de la resistencia de un termopar tipo C
Para medir la resistencia de un termopar tipo C, se puede usar un multímetro. El multímetro debe establecerse en el modo de medición de resistencia. Las dos sondas del multímetro están conectadas a los dos extremos del cable de termopar. Es importante asegurarse de que el termopar tenga una temperatura estable durante la medición, a medida que la resistencia cambia con la temperatura.
Comparación de termopares de tipo C con otros tipos
Al comparar termopares de tipo C con otros tipos como elS TermoCouple de tipo S con enchufeyWRE526 termopar, sus características de resistencia son diferentes. Los termopares de tipo S, que están hechos de aleaciones de platino -rodio, tienen diferentes valores de resistividad en comparación con los termopares de tipo C. Típicamente se usan en aplicaciones de baja temperatura en comparación con los termopares de tipo C, y sus valores de resistencia también se ven afectados por factores como el material, la longitud y la temperatura de una manera similar pero diferente.

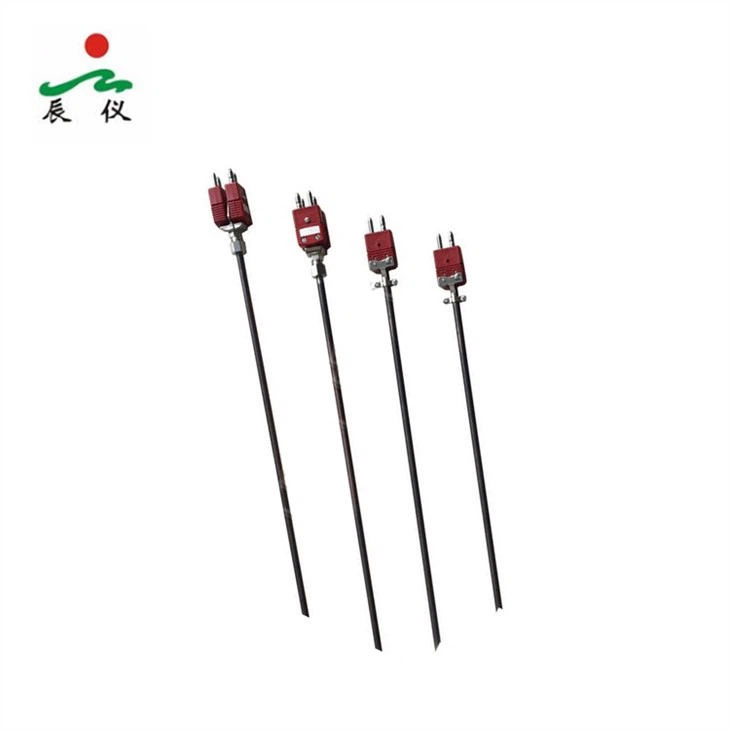

ElTermopar de henio de tungstenoLa categoría, que incluye termopares de tipo C, es conocida por sus capacidades de alta temperatura. La resistencia de los termopares de tungsteno - renio es relativamente alta debido a las propiedades de las aleaciones de tungsteno -renio, pero esto se compensa con su capacidad para soportar temperaturas extremadamente altas.
Gestión de resistencia en instalaciones de termopar de tipo C
Para administrar la resistencia de un termopar de tipo C en una instalación, se pueden tomar varios pasos. Primero, elija el medidor de alambre apropiado (área cruzada) en función de los requisitos de la aplicación. Un medidor de alambre más grande puede reducir la resistencia, pero también puede ser más costoso y menos flexible. En segundo lugar, mantenga la longitud del cable del termopar lo más corto posible para minimizar la resistencia. Finalmente, asegure un aislamiento adecuado del cable de termopar para evitar cualquier circuito corto o corrientes de fuga que puedan afectar la resistencia y la precisión de la medición.
Conclusión
En conclusión, la resistencia de un termopar de tipo C es un parámetro importante que afecta su rendimiento en aplicaciones de alta temperatura. Está influenciado por factores como material, área cruzada, longitud y temperatura. Comprender y administrar la resistencia de un termopar de tipo C es crucial para la medición precisa de la temperatura y la transmisión de señal confiable.
Si necesita termopares de tipo C de alta calidad para sus aplicaciones industriales, estamos aquí para proporcionarle las mejores soluciones. Nuestros termopares de tipo C se fabrican con un estricto control de calidad para garantizar un rendimiento óptimo. Contáctenos para obtener más información y para discutir sus requisitos específicos. Esperamos asociarnos con usted para todas sus necesidades de termopar.
Referencias
- ASTM E230 - 17, Especificación estándar y temperatura - Tablas EMF para termopares estandarizados.
- RP Reed, "Tablas de referencia de termopar", CRC Press, 2003.
- Escala de temperatura internacional de 1990 (ITS - 90) Documento técnico.
