Instalación de un termopar de forma L: una guía completa

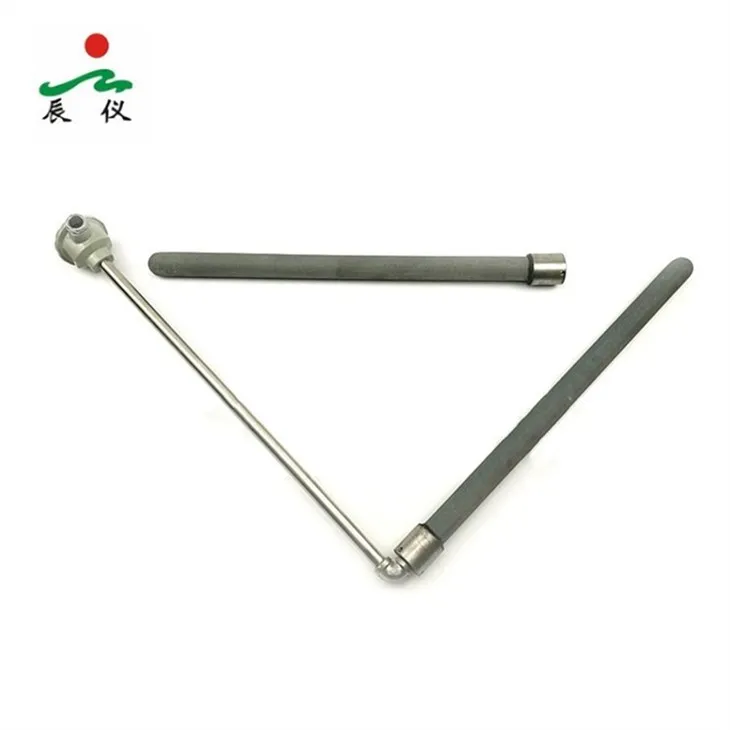

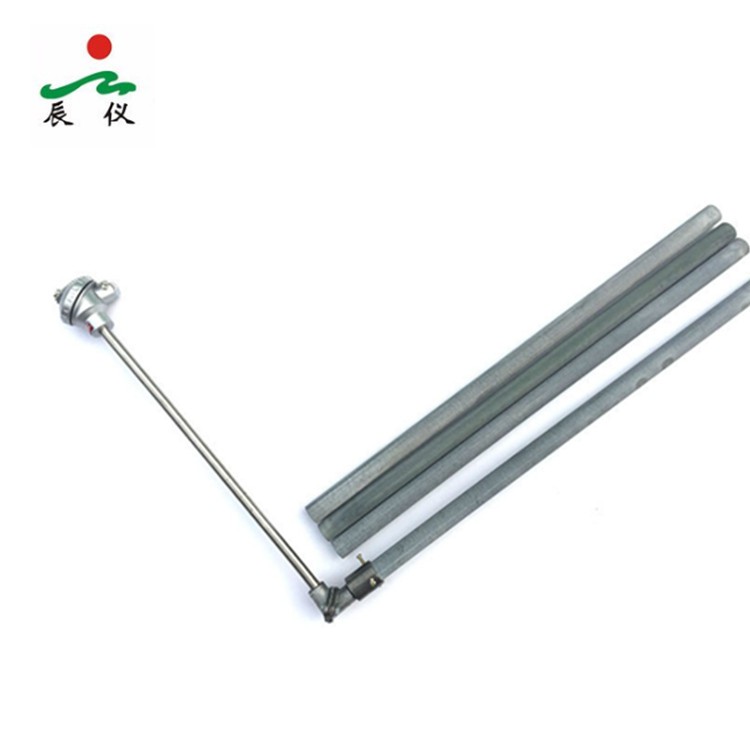

Como proveedor de confianza deL Termocouple de formaEntiendo la importancia de un proceso de instalación adecuado. Un termopar de forma l, también conocido como unTermopar de ángulo recto, es un sensor de temperatura especializado diseñado para medir la temperatura en espacios duros, de alcance o confinado. En este blog, le proporcionaré una guía detallada sobre cómo instalar un termopar de forma L correctamente.
Comprender el termopar de forma L
Antes de comenzar el proceso de instalación, es esencial comprender los componentes básicos y los principios de funcionamiento de un termopar de forma L. Un termopar de forma L consta de dos cables de metal diferentes unidos en un extremo para formar una unión de medición. Cuando hay una diferencia de temperatura entre la unión de medición y la unión de referencia, se genera un pequeño voltaje, que es proporcional a la diferencia de temperatura. Este voltaje se puede medir y convertirse en una lectura de temperatura.
Pre -preparaciones previas a la instalación
- Seguridad ante todo
- Asegúrese de usar equipo de protección personal (PPE) apropiado, como gafas de seguridad y guantes. Esto es especialmente importante si está trabajando en un entorno industrial donde puede haber superficies calientes, productos químicos u otros peligros.
- Apague la fuente de alimentación al equipo donde se instalará el termopar. Esto evitará descargas eléctricas y otros accidentes durante el proceso de instalación.
- Reúna las herramientas necesarias
- Necesitará un conjunto de herramientas manuales básicas, que incluya un destornillador, alicates y un stripper de alambre. El tipo de destornillador requerido dependerá del hardware de montaje del termopar y el equipo.
- Un multímetro puede ser útil para probar el termopar antes y después de la instalación para asegurarse de que funcione correctamente.
- Inspeccionar el termopar
- Examine cuidadosamente el termopar de forma L para cualquier daño visible, como cables doblados, aislamiento agrietado o conexiones sueltas. Si nota algún daño, no instale el termopar y comuníquese con su proveedor para un reemplazo.
- Verifique las especificaciones del termopar para asegurarse de que sea adecuado para la aplicación. Considere factores como el rango de temperatura, la precisión y el tiempo de respuesta.
Pasos de instalación
- Seleccione la ubicación de instalación
- La ubicación donde instala el termopar de forma L es crucial para la medición precisa de la temperatura. Elija una ubicación que sea representativa de la temperatura que desea medir. Por ejemplo, si está midiendo la temperatura de un fluido en una tubería, instale el termopar en el centro de la tubería donde el flujo de fluido es más uniforme.
- Evite instalar el termopar cerca de fuentes de calor, como calentadores o motores, ya que esto puede causar lecturas inexactas. Además, asegúrese de que la ubicación sea accesible para el mantenimiento y el reemplazo futuro.
- Preparar el orificio de montaje
- Si el termopar se va a instalar en una tubería o un recipiente, deberá perforar un orificio de montaje. El tamaño del orificio debe coincidir con el diámetro de la vaina termopar. Use una broca del tamaño apropiado y taladre el orificio perpendicular a la superficie.
- Desmede los bordes del agujero para evitar daños a la vaina del termopar durante la instalación. Puede usar un archivo o una herramienta de desgaste para suavizar los bordes.
- Insertar el termopar
- Inserte suavemente el termopar de forma L en el orificio de montaje. Asegúrese de que la unión de medición esté completamente insertada en el medio cuya temperatura desea medir. Por ejemplo, si está midiendo la temperatura de un líquido, la unión de medición debe sumergirse en el líquido.
- Si el termopar tiene una vaina roscada, endéntela cuidadosamente en el orificio de montaje. Use una llave llave para apretar el termopar, pero tenga cuidado de no atravesar la atención, ya que esto puede dañar el termopar o la superficie de montaje.
- Asegurar el termopar
- Una vez que se inserta el termopar, use un hardware de montaje apropiado, como un ajuste de compresión o un bloqueo de bloqueo, para asegurarlo en su lugar. Esto evitará que el termopar se mueva o vibra, lo que puede afectar la precisión de la medición de temperatura.
- Asegúrese de que el termopar esté firmemente asegurado, pero no aplique una fuerza excesiva que pueda dañar el termopar.
- Conecte los cables
- Lancer el aislamiento de los extremos de los cables de termopar con un stripper de alambre. Tenga cuidado de no dañar los cables durante este proceso.
- Conecte los cables de termopar a los terminales apropiados del dispositivo de medición de temperatura. Asegúrese de que las conexiones estén apretadas y seguras. Puede usar un multímetro para verificar la continuidad de las conexiones.

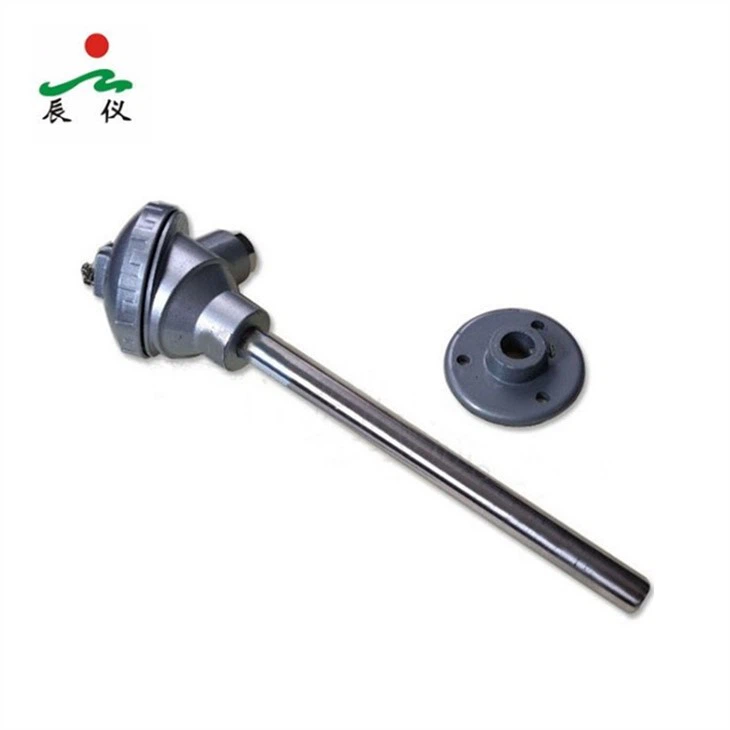

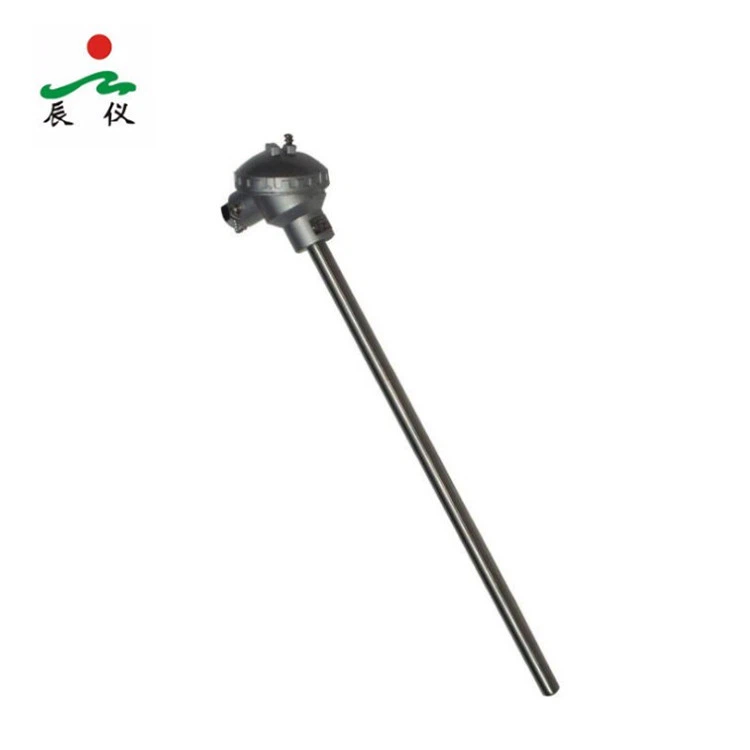

- Si el termopar es unTermopar de tipo k dual, asegúrese de que cada conjunto de cables esté conectado correctamente a los canales correspondientes del dispositivo de medición.
Post - Comprobaciones de instalación
- Encender y probar
- Después de completar la instalación y el cableado, encienda la fuente de alimentación al equipo. Permita que el sistema se estabilice durante unos minutos.
- Use el dispositivo de medición de temperatura para verificar la lectura de temperatura. Compare la lectura con la temperatura esperada o una temperatura de referencia conocida. Si la lectura es significativamente diferente, puede haber un problema con la instalación o el termopar.
- Verifique las fugas
- Si el termopar se instala en una tubería o un recipiente, verifique si hay fugas alrededor del orificio de montaje. Si nota alguna fuga, apriete el hardware de montaje o use un sellador adecuado para evitar fugas más.
- Inspeccionar el cableado
- Inspeccione las conexiones de cableado para asegurarse de que aún estén seguras y que no hay signos de daño o cables sueltos. Una conexión suelta puede causar lecturas de temperatura inexactas o incluso conducir a problemas eléctricos.
Solución de problemas
Si encuentra algún problema durante o después de la instalación del termopar de forma L, aquí hay algunos problemas y soluciones comunes: 1.No hay lectura de temperatura- Verifique las conexiones de cableado para asegurarse de que sean correctas y ajustadas. Una conexión suelta o incorrecta puede evitar que el termopar envíe una señal al dispositivo de medición. - Use un multímetro para verificar la continuidad de los cables de termopar. Si no hay continuidad, el termopar puede dañarse y es necesario reemplazar. 2.Lectura de temperatura inexacta- Asegúrese de que el termopar esté instalado en la ubicación correcta y que la unión de medición esté completamente sumergida en el medio cuya temperatura se está midiendo. - Verifique los factores externos que puedan estar afectando la lectura de temperatura, como fuentes de calor o interferencia electromagnética. 3.Daños por termopar- Si el termopar muestra signos de daño físico, como un cable roto o una vaina agrietada, reemplácelo inmediatamente. El uso de un termopar dañado puede conducir a mediciones de temperatura inexactas y posibles riesgos de seguridad.
Conclusión
La instalación de un termopar de forma L requiere una planificación cuidadosa, herramientas adecuadas y atención al detalle. Siguiendo los pasos descritos en esta guía, puede garantizar una instalación exitosa y una medición precisa de temperatura. Si tiene más preguntas o necesita ayuda con su instalación de termopar de forma L, no dude en contactarnos. Estamos aquí para ayudarlo con todas sus necesidades de detección de temperatura y esperamos discutir sus requisitos de adquisición. Ya sea que necesite un solo termopar o un pedido a gran escala, nuestro equipo de expertos está listo para ayudarlo.
Referencias
- "Manual de medición de temperatura", disponible en las principales bibliotecas de ingeniería.
- Guías de instalación del fabricante para termopares de forma L.
