Como proveedor de PT1000 4 - RTDS de alambre, a menudo recibo consultas de los clientes sobre cómo conectar estos sensores a un controlador de temperatura. En esta publicación de blog, proporcionaré una guía completa sobre el proceso, asegurando que pueda hacer la conexión de manera correcta y efectiva.
Comprender el PT1000 4 - Cable RTD
Antes de sumergirnos en el proceso de conexión, es importante comprender qué es un PT1000 4 - Wire RTD. Un detector de temperatura de resistencia (RTD) es un sensor utilizado para medir la temperatura correlacionando la resistencia del elemento RTD con la temperatura. El PT1000 es un tipo específico de RTD donde la resistencia a 0 ° C es de 1000 ohmios, y está hecha de platino, que tiene una relación de temperatura de resistencia muy estable y predecible.
La configuración de 4 cable está diseñada para eliminar los efectos de la resistencia al cable del plomo en la medición de la temperatura. En un RTD de 4 cable, se usan dos cables para pasar una corriente constante a través del elemento RTD, y los otros dos cables se usan para medir el voltaje a través del elemento. De esta manera, la resistencia de los cables del plomo no afecta la medición de voltaje, lo que resulta en una lectura de temperatura más precisa.
Herramientas y materiales necesarios
Para conectar un PT1000 4 - RTD de alambre a un controlador de temperatura, necesitará las siguientes herramientas y materiales: - A PT1000 4 - Sensor RTD de alambre. Puedes explorar nuestroPT100 Surface RTDPara más opciones. - Un controlador de temperatura compatible. Asegúrese de que el controlador de temperatura admite 4 - entrada RTD de alambre. - Cables apropiados para la conexión. Los cables deben ser de buena calidad para minimizar la interferencia de la señal. - Herramientas manuales básicas, como strippers de alambre, destornilladores y herramientas de enrging.
Proceso de conexión de paso - por - pasos
Paso 1: Prepare el controlador de temperatura
Primero, apague el controlador de temperatura para evitar cualquier peligro eléctrico. Abra el bloque terminal del controlador de temperatura donde se conectará el RTD. Consulte el manual del controlador para identificar los terminales para la entrada RTD de 4 cable. Por lo general, los terminales se etiquetan claramente, como "i +", "i -", "v +" y "v -".
Paso 2: Identifique los cables del PT1000 4 - Cable RTD
Los cuatro cables del PT1000 4 - RTD de alambre suelen ser codificados en color. Sin embargo, la codificación de color puede variar según el fabricante. En general, dos cables son para la fuente de corriente (generalmente rojo y negro), y los otros dos son para la medición de voltaje (generalmente blanco y verde). También puede usar un multímetro para verificar la continuidad y la resistencia de los cables.
Paso 3: Conecte los cables de origen actuales
Tome los dos cables designados para la fuente actual y conéctelos a los terminales "I +" e "I -" del controlador de temperatura. Delire de 5 a 10 mm de aislamiento desde el extremo de cada cable. Si los terminales son de tornillo: inserte el cable tirado en el terminal y apriete el tornillo firmemente para garantizar una buena conexión eléctrica. Si los terminales están cargados, inserte el cable en la ranura apropiada hasta que haga clic en su lugar.
Paso 4: Conecte los cables de medición de voltaje
A continuación, conecte los dos cables para la medición de voltaje a los terminales "V +" y "V -" del controlador de temperatura. Siga el mismo procedimiento que para los cables de origen actuales, asegurándose de quitar el aislamiento correctamente y asegurar la conexión.
Paso 5: Verifique las conexiones
Después de conectar todos los cables, verifique las conexiones para asegurarse de que no haya cables sueltos o conexiones incorrectas. Asegúrese de que los cables no se toquen entre sí para evitar circuitos cortos. También puede usar un multímetro para medir la resistencia entre los terminales apropiados para verificar que el RTD funcione correctamente.
Paso 6: Configurar el controlador de temperatura
Una vez que se completa la conexión física, alimente el controlador de temperatura. Consulte el manual del controlador para configurar la configuración para el PT1000 4 - Wire RTD. Es posible que deba configurar el tipo de sensor en "PT1000" y seleccionar la configuración de 4 - cable. También es posible que deba establecer el rango de temperatura, los límites de alarma y otros parámetros de acuerdo con su aplicación específica.
Solución de problemas
Si encuentra algún problema durante la conexión u operación, aquí hay algunos problemas y soluciones comunes:
No hay lectura de temperatura
- Verifique la fuente de alimentación del controlador de temperatura para asegurarse de que funcione correctamente.
- Verifique que las conexiones entre el RTD y el controlador de temperatura sean correctas y seguras.
- Compruebe si el RTD está dañado. Puede usar un multímetro para medir la resistencia del RTD. Si la resistencia está fuera del rango esperado, el RTD puede ser defectuoso.
Lectura de temperatura inexacta
- Asegúrese de que el controlador de temperatura esté configurado correctamente para el PT1000 4 - RTD de cable.
- Verifique cualquier interferencia de los equipos eléctricos cercanos. Es posible que deba usar cables blindados o reubicar el sensor y el controlador.
- Considere los factores ambientales, como los gradientes de temperatura y los campos electromagnéticos que pueden afectar la medición.
Otras opciones de RTD

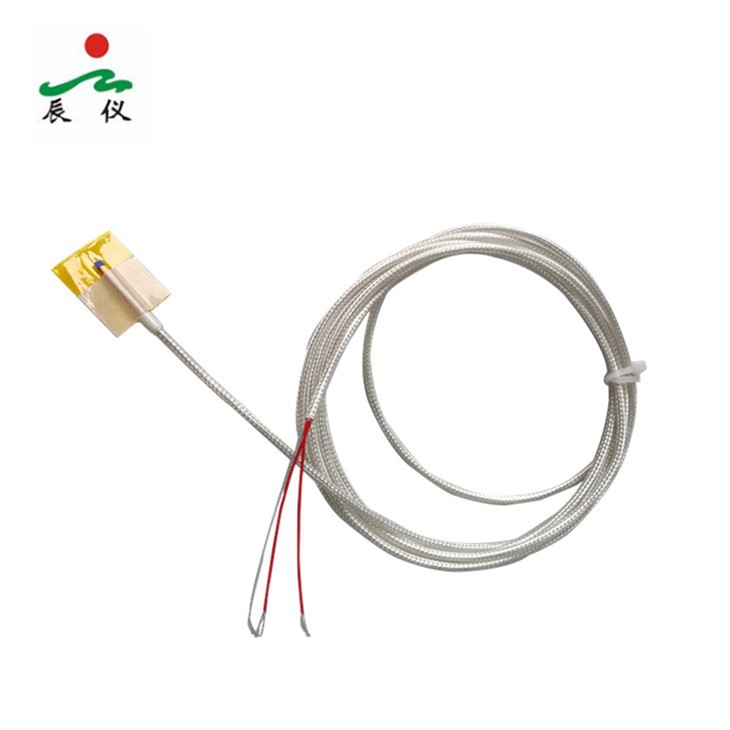

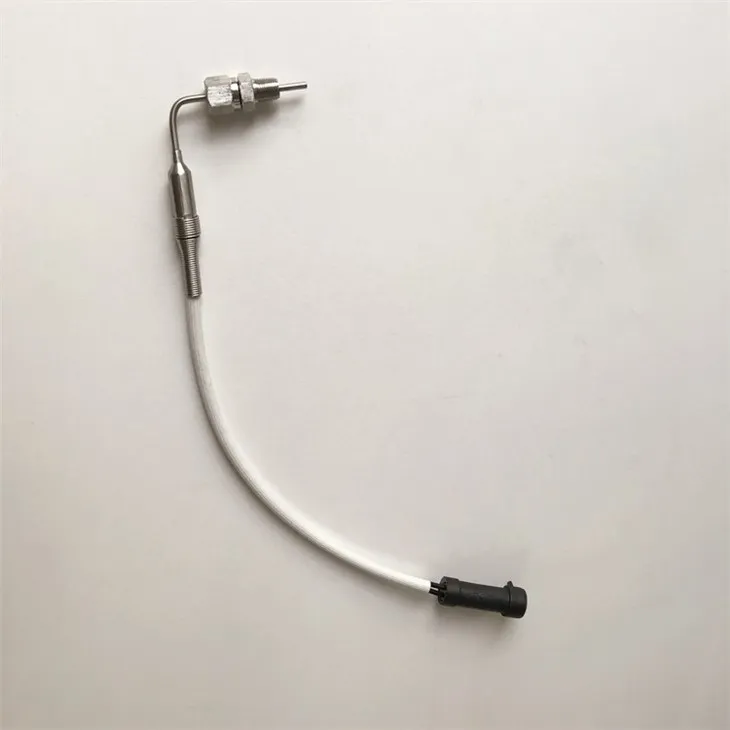

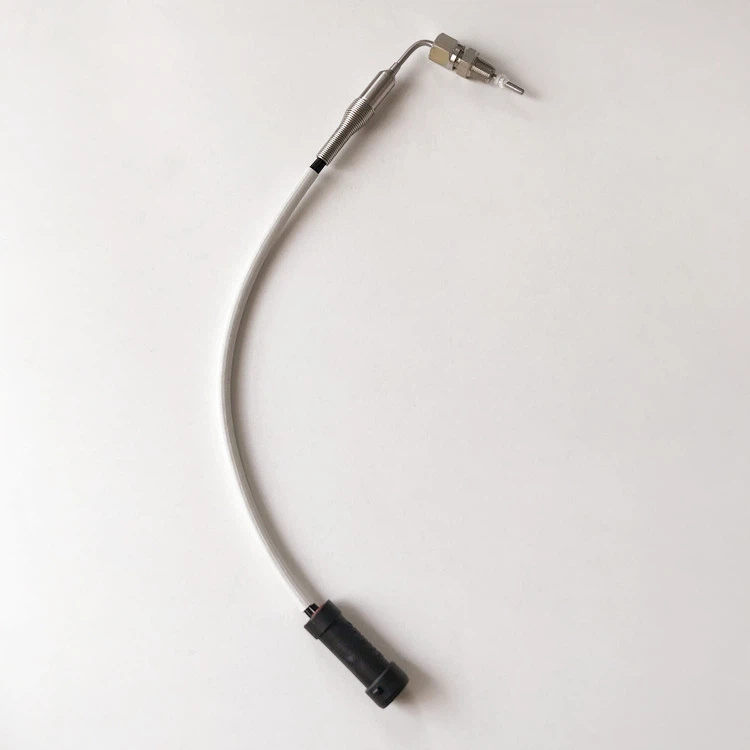

Además del PT1000 4 - RTD de alambre, también ofrecemos otros tipos de sensores RTD. Por ejemplo, nuestroSonda RTD PT200es adecuado para aplicaciones donde se requiere un valor de resistencia diferente. También tenemos6 alambre PT100 RTDque proporciona mediciones de temperatura aún más precisas en algunos casos.
Conclusión
Conectar un PT1000 4 - RTD de alambre a un controlador de temperatura es un proceso relativamente sencillo si sigue los pasos descritos anteriormente. Al comprender los principios de la configuración de 4 cable y usar las herramientas y técnicas adecuadas, puede garantizar una medición de temperatura confiable y precisa.
Si tiene alguna pregunta sobre nuestro PT1000 4 - RTDS de cable o necesita más ayuda con el proceso de conexión, no dude en contactarnos para obtener la adquisición y la negociación. Estamos comprometidos a proporcionar productos de alta calidad y un excelente servicio al cliente.
Referencias
- "Manual de medición de temperatura" por Omega Engineering
- Manuales del fabricante de PT1000 4 - RTDS de alambre y controladores de temperatura
